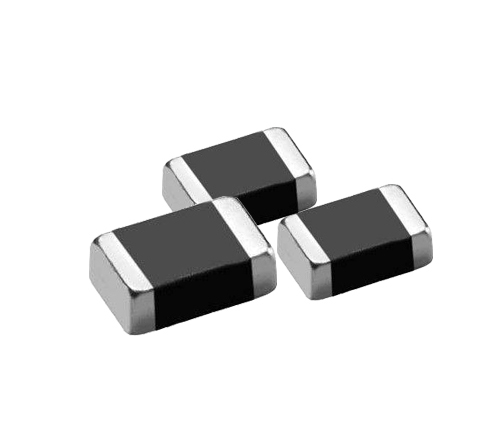

每個不同品牌的電容都有自己的命名規則、當然在市場上的電容命名規則都是大同小異的。近年來三星電容在市場上的銷售量可謂是與日俱增。今天小編就帶大家一起來了解一下三星貼片電容命名規則是怎樣的‘可以幫助大家輕松識別電容參數。

例：CL10B104KA8NNNC

規格說明：CL=積層陶瓷電容 03=0201(0603) 21=0805(2012) 42=1808(4520)

05=0402(1005) 31=1206(3216) 43=1812(4532) 10=0603(1608) 32=1210(3225) 55=2220(5750) 14=0504(1410)

01=0306(0816) 12=0508(1220)

I類:C=C0G S=S2H L=S2L  P=P2H T=T2H  R=R2H U=U2H

II類:A=X5R  F=Y5V  B=X7R  X=X6S  Y=X7S

電容容量用三位數表示，前面兩位為有效數字，第三位為有效數字后"O"的位數。如：104 = 10 0000 (單位pF)，如果中間一位為R 則表示"." 如：3R3 = 3.3pF。

誤差： B=±0.1pf F=±1%    K=±10% C=±0.25pf G=±2% M=±20% D=±0.5pf J=±5% Z=+80/-20%

承受的耐壓：Q=6.3V   P=10V  O=16V  A= 25V  B= 50V  C=100V  D=200V  E=250V  G=500V  H=630V

厚度：3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米

端頭類別： A=常規產品 鈀/銀/鎳屏蔽/錫 100% N=常規產品 鎳/銅/鎳屏蔽/錫 100% G=常規產品 銅/銅/鎳屏蔽/錫 100% L=低側面產品 鎳/銅/鎳屏蔽/錫 100%

裝方式： B=散裝  O=紙版箱料帶 10英寸料盤  E=壓花紙版箱'7英寸料盤

P=散裝箱 D=紙版箱料帶,13英寸料盤(10000ea)  F=壓花紙版箱,13英寸料盤 C=紙版箱料帶,7英寸料盤  L=紙版箱料帶,13英寸料盤(15.000ea) S=壓花紙版箱,10英寸料盤。

關于三星電容命名規則就介紹到這里希望以上這些可以幫助大家輕松識別產品信息。通過這些規則來了解所選擇電容的參數是否能夠滿足所需。
