教大家輕松識別三星貼片電容的命名規則
作者： 昂洋-妞妞發表時間：2021-07-09 15:02:12瀏覽量：3690【小中大】
近年來三星電容在市場上的銷售量可謂是與日俱增。三星就是備受青睞的品牌，但是對于品牌的選擇只是其次，最重要的是要選擇適合的電容。
文本標簽：識別三星貼片電容

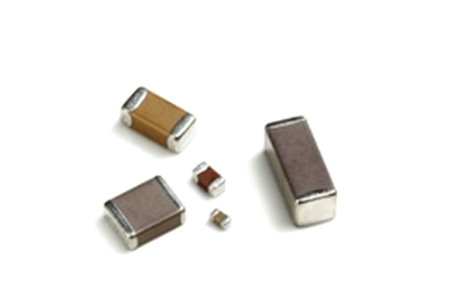

近年來三星電容在市場上的銷售量可謂是與日俱增。三星就是備受青睞的品牌，但是對于品牌的選擇只是其次，最重要的是要選擇適合的電容。與實際需求相符合的電容才是最佳的選擇，每個不同品牌的電容都有自己的命名規則，當然在市場上的電容命名規則都是大同小異的。今天由深圳昂洋科技公司教大家輕松識別三星貼片電容的命名規則：
例：CL10B104KA8NNNC
規格說明：CL=積層陶瓷電容03=0201(0603)21=0805(2012)42=1808(4520)
05=0402(1005)31=1206(3216)43=1812(4532)10=0603(1608)32=1210(3225)55=2220(5750)14=0504(1410)
01=0306(0816)12=0508(1220)
I類:C=C0G S=S2H L=S2L P=P2H T=T2H R=R2H U=U2H
II類:A=X5R F=Y5V B=X7R X=X6S Y=X7S
電容容量用三位數表示，前面兩位為有效數字，第三位為有效數字后"O"的位數。如：104=10 0000(單位pF)，如果中間一位為R則表示"."如：3R3=3.3pF。
誤差：B=±0.1pf F=±1%K=±10%C=±0.25pf G=±2%M=±20%D=±0.5pf J=±5%Z=+80/-20%
承受的耐壓：Q=6.3V P=10V O=16V A=25V B=50V C=100V D=200V E=250V G=500V H=630V
厚度：3=0.30毫米A=0.65毫米M=1.15毫米I=2.00毫米Q=1.25毫米C=0.85毫米F=1.25毫米J=2.50毫米V=2.50毫米D=1.00毫米H=1.60毫米L=3.20毫米
端頭類別：A=常規產品鈀/銀/鎳屏蔽/錫100%N=常規產品鎳/銅/鎳屏蔽/錫100%G=常規產品銅/銅/鎳屏蔽/錫100%L=低側面產品鎳/銅/鎳屏蔽/錫100%
裝方式：B=散裝O=紙版箱料帶10英寸料盤E=壓花紙版箱'7英寸料盤
P=散裝箱D=紙版箱料帶,13英寸料盤(10000ea)F=壓花紙版箱,13英寸料盤C=紙版箱料帶,7英寸料盤L=紙版箱料帶,13英寸料盤(15,000ea)S=壓花紙版箱,10英寸料盤。
三星電容命名規則就介紹到這里。這些是必須要掌握的基本常識，因為這些命名規則決定著是否能夠確保采購人員選擇的電容符合實際的需求。畢竟同類型電容還有很多不同的封裝形式或者是特性。
